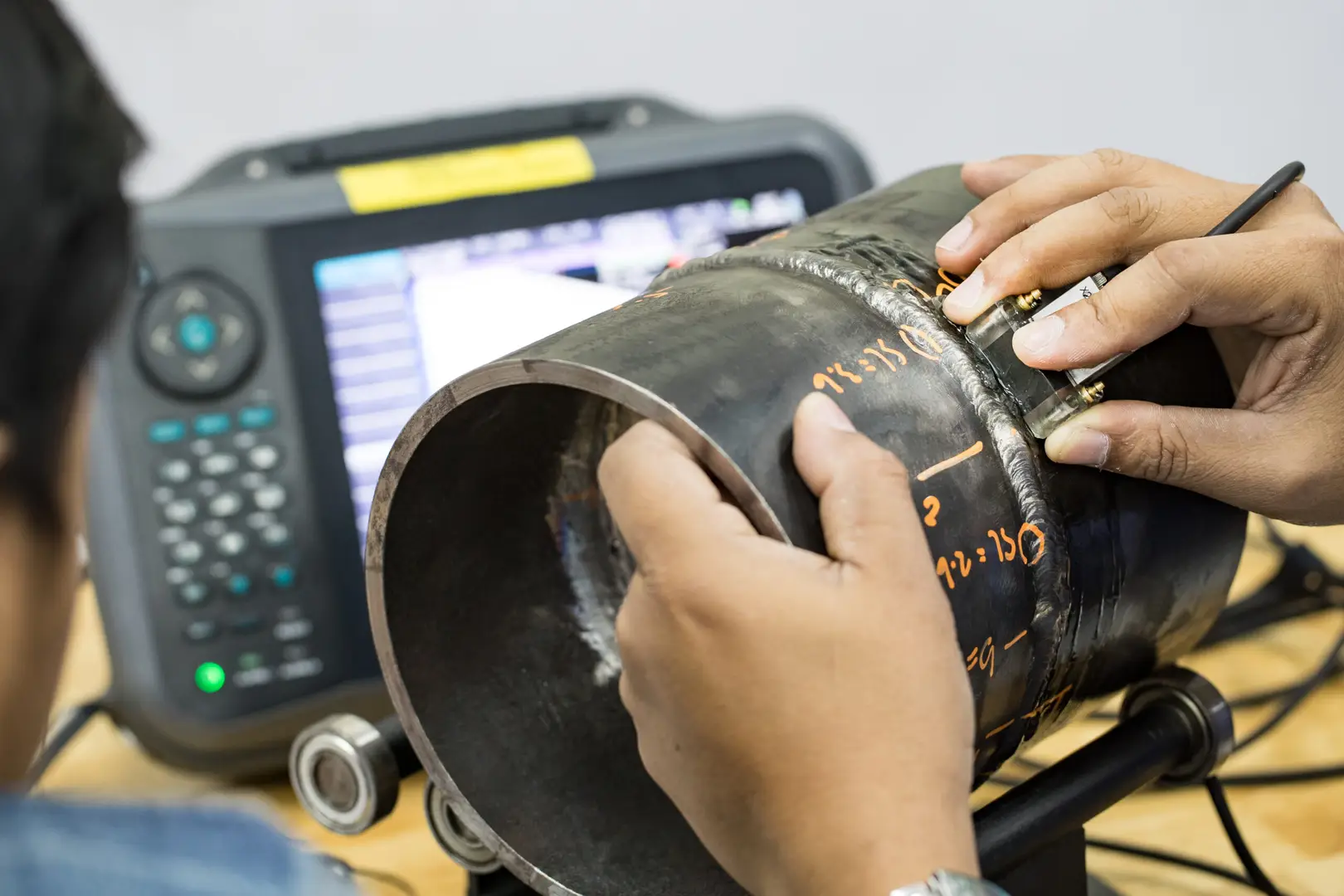

Подготовка сварных швов к ультразвуковому контролю (УЗК) напрямую влияет на достоверность результатов. Даже современный дефектоскоп и опытный специалист не смогут обеспечить качественную диагностику, если зона контроля не приведена в требуемое состояние. На практике большинство спорных заключений и повторных проверок связано не с «плохим прибором», а с нарушением базовых условий подготовки.

Ультразвуковой метод чувствителен к состоянию поверхности, геометрии усиления шва, доступности зон сканирования и правильности настройки оборудования. Поэтому подготовка — это не формальный этап перед началом работ, а часть технологической цепочки, определяющей точность выявления дефектов.

Почему подготовка к УЗК критична

При ультразвуковом контроле сигнал должен стабильно входить в металл и возвращаться в преобразователь с минимальными потерями. Любой фактор, нарушающий акустический контакт или искажающий траекторию волн, снижает вероятность обнаружения дефекта и увеличивает число ложных индикаций.

К таким факторам относятся:

• окалина, ржавчина, краска, масло, влага;
• грубая шероховатость и неровности поверхности;
• чрезмерное усиление шва, подрезы и наплывы;
• ограниченный доступ для перемещения ПЭП;
• высокая температура изделия вне допусков методики.

Если подготовка выполнена правильно, дефектоскопист получает воспроизводимые сигналы, а результаты контроля становятся проверяемыми и защищаемыми при техническом аудите.

Базовые требования к подготовке сварных соединений

Конкретные параметры задаются нормативами и технологическими картами, но в общем случае подготовка шва к УЗК включает следующие обязательные шаги:

1. Очистка зоны контроля. Удаляются шлак, брызги, ржавчина, грязь, краска, влага и иные загрязнения. Поверхность должна быть чистой в полосе, достаточной для перемещения преобразователя с обеих сторон шва. Если остаются загрязнения, акустический контакт нарушается, и сигнал «плавает».
2. Обеспечение приемлемой шероховатости. Слишком грубая поверхность вызывает нестабильный ввод ультразвука. При необходимости выполняется механическая зачистка (шлифование) до состояния, позволяющего равномерно вести ПЭП и получать повторяемую развертку.
3. Подготовка геометрии шва. Избыточное усиление, резкие переходы, наплывы и другие геометрические неровности могут создавать ложные отражения или закрывать часть объема от прозвучивания. В ряде случаев требуется локальная обработка усиления по методике.
4. Доступ к зонам сканирования. Специалист должен иметь физический доступ к участкам, где выполняется ввод ультразвука. Если доступ только с одной стороны или пространство ограничено, это учитывается заранее при выборе схемы контроля и преобразователей.
5. Проверка температуры металла. Температура влияет на скорость распространения ультразвука и на свойства контактной среды. При контроле горячих изделий применяются специальные режимы, коррекции и расходные материалы.
6. Подготовка оборудования и калибровка. До начала контроля проводится настройка дефектоскопа на эталонных образцах, проверяется работоспособность кабелей, преобразователей, состояние рабочих поверхностей ПЭП и наличие подходящего контактного состава.

Практический чек-лист перед УЗК

Чтобы не пропустить важные детали, удобно использовать короткий рабочий чек-лист:

• поверхность шва и околошовной зоны очищена;
• удалены брызги и острые выступы, мешающие сканированию;
• обеспечена ширина полосы для прохода ПЭП с двух сторон;
• подтвержден доступ по всей длине шва;
• выбран и подготовлен контактный материал;
• выполнена калибровка прибора на нужной скорости и базе;
• проверены угол, частота и тип преобразователя;
• согласована схема сканирования и шаг контроля;
• оформлены исходные данные в журнале (объект, стык, режимы).

Этот список подготовки сварных швов к ультразвуковому контролю помогает сократить количество повторных выездов и спорных заключений.

Частые ошибки при подготовке к ультразвуковому контролю

• Контроль по грязной или окрашенной поверхности. Даже тонкий слой покрытия может резко ухудшить акустический контакт и исказить амплитуду сигналов.
• Игнорирование геометрии усиления шва. Слишком высокий валик и резкие переходы дают паразитные отражения, которые принимают за дефекты или, наоборот, маскируют реальные несплошности.
• Слишком узкая зона зачистки. Преобразователь физически не проходит по расчетной траектории, из-за чего часть объема не контролируется.
• Отсутствие стабильной контактной среды. Экономия на геле/масле, работа «всухую», неравномерное нанесение — частая причина потери сигнала.
• Ошибки калибровки перед началом работ. Неправильная настройка чувствительности и базы приводит к неверной оценке глубины и размера дефекта.
• Неучтенная температура изделия. На горячем металле без коррекции скорость и затухание отличаются от стандартных условий, что снижает точность.
• Формальный подход к документированию. Если не зафиксированы параметры подготовки и настройки, сложно доказать корректность контроля при разборе претензий.

Как организовать подготовку, чтобы УЗК был надежным

Для стабильного качества на производстве полезно внедрить несколько организационных правил:

• единый регламент подготовки швов под УЗК для всех бригад;
• понятные критерии готовности поверхности и доступа;
• предварительный самоконтроль мастера до вызова дефектоскописта;
• обязательная запись параметров настройки прибора и примененных ПЭП;
• периодический внутренний аудит с разбором типовых ошибок.

Хорошо работает практика «нулевого допуска» к неподготовленным швам: если поверхность не соответствует требованиям, контроль не начинается. Это дисциплинирует процесс и в итоге экономит время.

Когда нужна повторная подготовка

Повторная подготовка требуется, если:

• обнаружены нестабильные сигналы по всей длине шва;
• часть зоны оказалась недоступной для сканирования;
• в процессе контроля выявлены участки с выраженными геометрическими помехами;
• после ремонта шва изменилась поверхность и геометрия;
• условия (температура, влажность, загрязнение) существенно изменились.

После повторной подготовки контроль выполняют заново по полной или частичной программе — в зависимости от требований документации и характера выявленных проблем.

Итог

Правильная подготовка сварных швов к ультразвуковому контролю — ключевое условие достоверной диагностики. Чистая и доступная поверхность, корректная геометрия, стабильный акустический контакт и точная калибровка оборудования напрямую влияют на обнаружение дефектов и качество заключения.

Если относиться к подготовке как к обязательной технологической операции, а не к формальности, можно существенно снизить число ложных результатов, ускорить приемку и повысить надежность сварных конструкций в эксплуатации.
