Введение

Ультразвуковая (УЗ) толщинометрия — метод неразрушающего контроля, позволяющий определить толщину стенки изделия при одностороннем доступе. Основная задача — выявление участков, истонченных коррозией, эрозией или механическими повреждениями. Метод критически важен в строительстве и теплоэнергетике, где от его результатов зависит безопасность эксплуатации зданий и потенциально опасного оборудования.

1. Физические основы метода

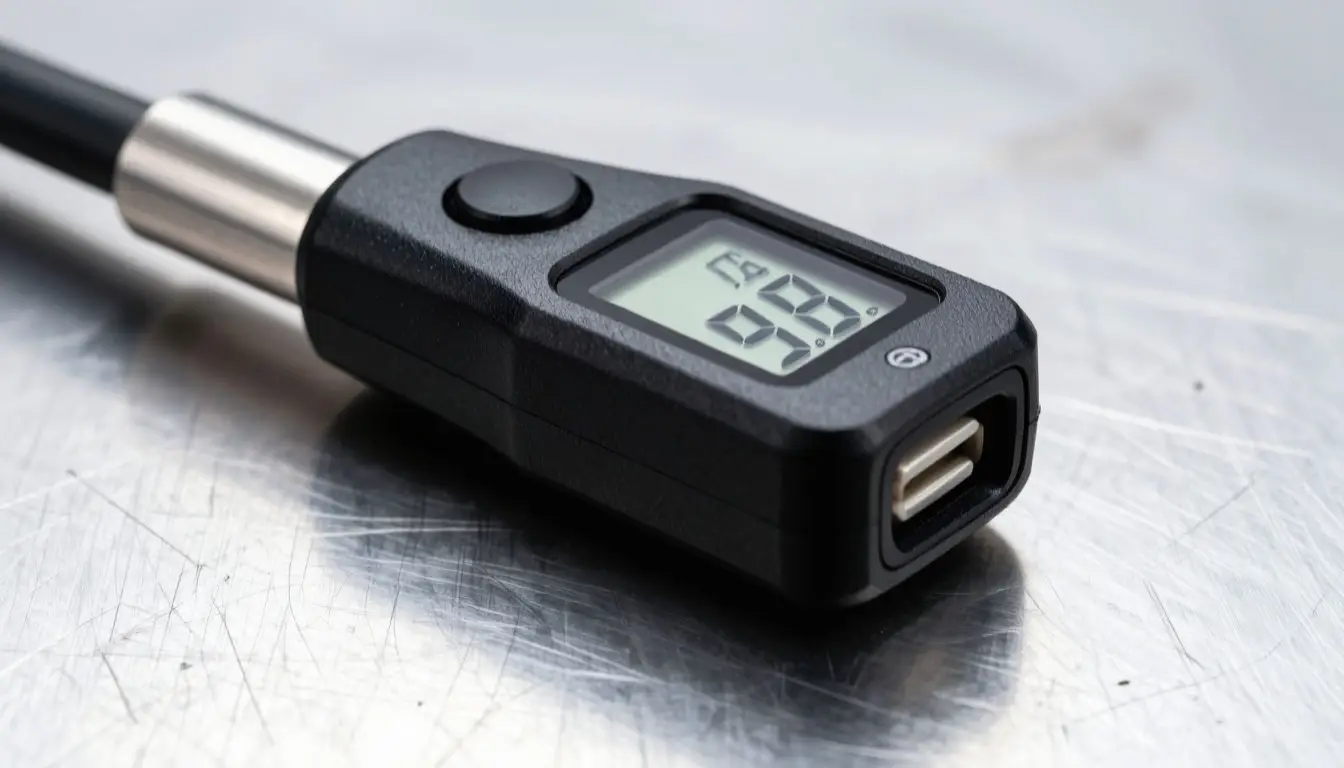

В основе работы УЗ-толщиномера лежит пьезоэлектрический эффект. Пьезопластина датчика преобразует электрический импульс в механическую волну, направляемую в металл, и принимает отраженный сигнал.

Большинство приборов работают по эхо-методу: измеряется время прохождения импульса до противоположной стенки и обратно. Толщина вычисляется по формуле:

H = (V × t) / 2

где V — скорость звука в материале (для стали около 5900 м/с), t — время прохождения сигнала.

Ультразвук отражается от границ сред с разным акустическим сопротивлением. Наибольшее отражение — на границе «металл-воздух», что позволяет четко фиксировать сигнал от задней стенки.

Согласно ГОСТ 28702-90, предел погрешности большинства приборов в диапазоне до 300 мм составляет ±0,1 мм.

2. Контроль по окрашенной поверхности

Преимущество метода — возможность измерений по слою краски без его удаления. УЗ-волна проходит через покрытие, если оно имеет хорошее сцепление с металлом. Отражение происходит от внутренней стенки, прибор показывает суммарную толщину «краска+металл».

Для получения истинной толщины металла необходима поправка на толщину покрытия (вычитание или режим компенсации в приборе). Перед измерениями поверхность должна быть очищена от рыхлой ржавчины, грязи и масла.

3. Ограничения метода и практические рекомендации

Температура объекта: стандартные датчики рассчитаны на работу до +50°С, для горячих поверхностей (до +400°С) требуются специальные высокотемпературные преобразователи и контактные смазки.

Кривизна и шероховатость: ухудшают акустический контакт. Трубы малого диаметра и грубая окалина требуют зачистки или применения низкочастотных датчиков.

Структура материала: крупнозернистые стали (чугун, аустенитные стали) рассеивают ультразвук, что ограничивает максимальную измеряемую толщину.

Краевой эффект: вблизи краев детали, отверстий и уступов возникают помехи, искажающие результат.

Состояние покрытия: отслаивающаяся краска дает ложный сигнал — измеряется только толщина краски.

Таблица 1. Рекомендуемые типы преобразователей для разных задач

4. Применение в строительстве

При обследовании зданий УЗ-толщинометрия применяется для оценки несущей способности металлоконструкций. Согласно СП 13-102-2003, это основное средство контроля толщины в труднодоступных местах.

4.1. Контроль профильных труб и элементов ферм

Метод незаменим при обследовании строительных ферм из профильных труб (квадратного или прямоугольного сечения), где доступ к внутренней полости отсутствует.

Ультразвуковая толщинометрия позволяет решать следующие задачи:

• определение фактической толщины стенки профильной трубы (пояса ферм, раскосы) без вскрытия полости;
• выявление зон локального утонения в нижних поясах ферм, где наиболее вероятно скопление влаги и развитие внутренней коррозии;
• оценка равномерности износа по периметру сечения для расчета остаточной несущей способности сжато-изогнутых элементов.

5. Диагностика в теплоэнергетике

Наиболее ответственная область применения — контроль оборудования, работающего под давлением и при высоких температурах.

5.1. Определение утонения труб

В процессе эксплуатации происходит износ металла вследствие:

• эрозии (механическое истирание потоком пара или воды, особенно на гибах трубопроводов);
• коррозии (химическое разрушение под воздействием теплоносителя);
• ползучести (пластическая деформация при высоких температурах).

УЗ-толщинометрия позволяет количественно оценить эти процессы и отслеживать динамику — скорость коррозии/эрозии.

5.2. Определение остаточного ресурса

Данные толщинометрии являются основой для расчета остаточного ресурса оборудования. Расчет выполняется по формуле:

Тост = (Hфакт — Hбрак) / Vср

где Тост — остаточный ресурс (лет), Hфакт — фактическая толщина стенки (мм), Hбрак — браковочный размер (мм), Vср — средняя скорость коррозии (мм/год), определенная по данным предшествующих замеров.

Этапы расчета:

1. Сравнение фактической толщины с браковочными размерами (по заводским нормам или отраслевым стандартам).
2. Прогнозирование времени достижения предельной толщины.
3. Прочностной расчет для ответственных узлов (барабаны котлов, паропроводы).

Объекты контроля: трубопроводы пара и горячей воды (включая гибы), поверхности нагрева котлов, емкостное оборудование, корпуса запорной арматуры.

6. Документирование результатов

Результаты измерений фиксируются в журналах контроля или электронных носителях. По итогам обследования оформляется заключение (протокол) с указанием:

• координат «тонких» мест;
• картограмм распределения толщин;
• сравнения с браковочными размерами;
• рекомендаций по ремонту или замене элементов.

7. Нормативная база

7.1. Основные ГОСТы

• ГОСТ Р ИСО 16809-2015 «Контроль неразрушающий. Контроль ультразвуковой. Измерение толщины» — устанавливает методологию измерения толщины ультразвуком.
• ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования» — определяет технические требования к приборам и их погрешность.
• ГОСТ 8.495-83 «ГСИ. Толщиномеры ультразвуковые контактные. Методы и средства поверки» — регламентирует порядок поверки приборов.
• ГОСТ Р 55042-2012 «Контроль неразрушающий. Определение толщины металлических покрытий акустическим методом. Общие требования» — устанавливает правила измерения толщины защитных покрытий на металле.
• ГОСТ 18353-73 «Контроль неразрушающий. Классификация видов и методов» — определяет место ультразвукового метода в системе НК.
• СП 13-102-2003 (Приложение Б) — рекомендует применение УЗ-толщиномеров при обследовании строительных конструкций.

7.2. Отраслевой стандарт для теплоэнергетики

СТО 70238424.27.100.005-2008 «Основные элементы котлов, турбин и трубопроводов ТЭС. Контроль состояния металла. Нормы и требования» устанавливает требования к контролю металла на тепловых электрических станциях.

Ключевые положения стандарта:

• область применения: оборудование под давлением свыше 0,07 МПа или при температуре свыше 115°С (котлы, трубопроводы, турбины, сосуды);
• этапы контроля: входной, эксплуатационный (периодический), внеочередной, контроль при продлении ресурса;
• нормы браковки: задает минимально допустимые толщины стенок, при которых эксплуатация запрещена;
• зоны контроля: требует выполнения замеров в наиболее напряженных местах (гибы труб, сварные швы);
• комплексный подход: результаты толщинометрии оцениваются вместе с данными металлографии и механических испытаний.

Заключение

Ультразвуковая толщинометрия является ключевым инструментом обеспечения промышленной и строительной безопасности. В строительстве метод незаменим для контроля фактической толщины стенок профильных труб в фермах, где отсутствует прямой доступ к внутренней полости. В теплоэнергетике он служит основой для определения скорости утонения и расчета остаточного ресурса оборудования, работающего под давлением.

Метод регламентируется ГОСТ Р ИСО 16809-2015, а в энергетике — отраслевым стандартом СТО 70238424.27.100.005-2008, устанавливающим нормы браковки. Возможность контроля по краске повышает оперативность диагностики, однако необходимо учитывать ограничения метода: температуру, шероховатость и состояние покрытия. Достоверность результатов обеспечивается соблюдением нормативных требований, правильным выбором методики измерений и тщательным документированием полученных данных.
