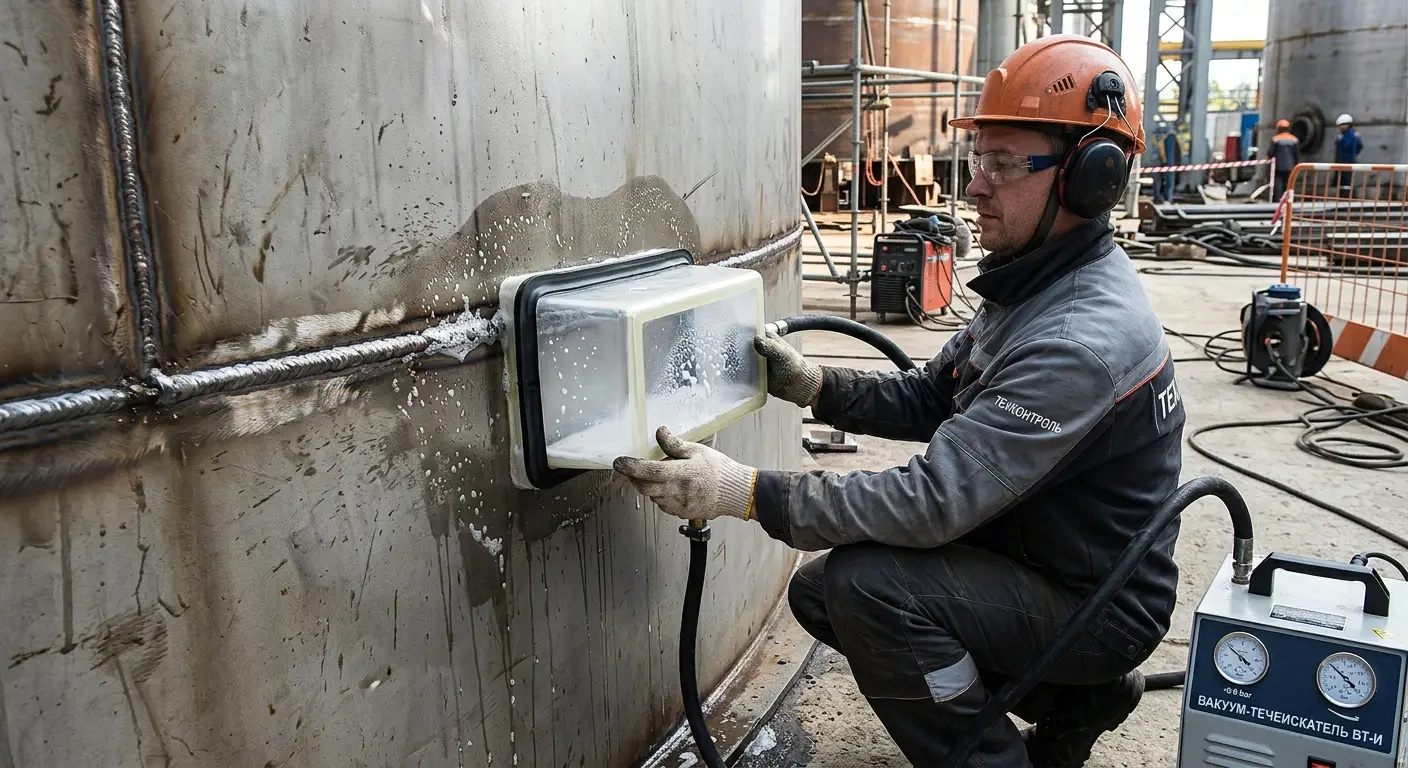

Вакуумное течеискание — это контроль герметичности сварного шва с одной стороны: на шов наносят индикаторную плёнку, ставят прозрачную камеру и создают разрежение. Воздух с обратной стороны проходит только через сквозной канал и даёт пузырьки. Метод не ищет непровар, шлак и трещину, которые не выходят на обе поверхности. Для днища и уторного узла резервуара его обычно ставят до гидроиспытания корпуса, но само по себе течеискание камерой не заменяет ни налив водой, ни ультразвуковой контроль, ни капиллярную дефектоскопию.

Вакуумно-пузырьковый метод — вид течеискания: пузырьковая проба на течь под камерой, чтобы найти сквозной дефект без заполнения ёмкости. Это не испытание резервуара на относительный вакуум в газовом пространстве: у этих процедур разные цели, оснастка и акты.

Что такое вакуумное течеискание и как появляется пузырёк

Вакуумное течеискание работает за счёт перепада давления через металл шва, а не за счёт «просвечивания» сечения. Если канала насквозь нет, пузырьков не будет, даже когда внутри шва есть дефект, видимый на УЗК или снимке.

Коротко по шагам, без подмены гидроиспытания:

1. Шов очищают и сушат, наносят пенообразующий состав.
2. Камеру с уплотнением ставят на участок и откачивают воздух.
3. Через смотровое окно смотрят, вспучивается ли плёнка в точке.
4. Координату течи заносят в схему, участок после ремонта проверяют повторно.

На странице вакуумного течеискания лаборатория ЛИМ указывает рабочее разрежение 0,02-0,07 МПа и стандартный температурный коридор поверхности и воздуха примерно от +5 C до +40 C. В атомных и отраслевых НТД встречаются другие величины разрежения и выдержки. Для протокола берут документ на объект, а не «среднюю цифру из интернета».

Метод входит в линейку испытаний на герметичность по ГОСТ 3242-79. Выбор класса чувствительности и средств — по ГОСТ Р 51780-2001, это порядок выбора методов течеискания, а не рецепт одной рамки.

Два разных «вакуума»: течеискание шва и испытание резервуара

Вакуумное течеискание шва и испытание резервуара на вакуум в газовом пространстве часто называют одним словом и из-за этого путают объём работ. Первое — локальная камера на сварном соединении. Второе — нагружение корпуса и крыши расчётным разрежением по программе испытаний резервуара.

В ГОСТ 31385-2023 (актуальная редакция, не 2008) это разные процедуры:

• п. 9.4.6: швы, которые обеспечивают герметичность корпуса, плавучесть и герметичность понтона и плавающей крыши, контролируют на герметичность. Среди методов — вакуумирование по ГОСТ 3242, проба «мел-керосин», избыточное давление и гидроиспытания;
• п. 11.7: до испытаний корпуса на прочность и устойчивость швы стенки, днища, крыши, врезок люков и патрубков, а также сопряжения стенки с крышей и днищем должны быть проконтролированы на герметичность;
• отдельно в стандарте описаны испытания резервуара на внутреннее избыточное давление и относительный вакуум газового пространства — это не постановка рамки на карту днища.

Какие именно швы и каким методом закрывают, смотрят в проекте, ППР и таблице контроля качества сварки конкретного резервуара. Формула «все швы днища всегда вакуум-камерой» без ссылки на программу НК — упрощение. [Нужен факт/источник: как в области аккредитации ЛИМ названа методика вакуумного течеискания и на какую редакцию ГОСТ 31385 ссылаются в протоколах.]

Какие дефекты находит вакуумное течеискание и каких не видит

Вакуум-камера фиксирует только сквозные несплошности: свищ, сквозная пора, сквозная трещина, канал непровара, если он открыт с обеих сторон. Локализация точечная: пузырьки сидят над каналом, а не «где-то на листе».

Течеискание камерой не показывает то, что не соединяет две поверхности:

• внутренние поры и шлаковые включения;
• несквозной непровар корня;
• подповерхностную трещину;
• геометрию шва, подрез, смещение кромок;
• остаточную толщину и язвенную коррозию листа.

Шлак и окислы в узком канале могут «заткнуть» течь на момент контроля. Тогда камера молчит, а при наливе вода выдавит пробку. Поэтому контроль днища камерой и гидроиспытание корпуса не взаимозаменяемы: первое ищет канал в шве на пустой ёмкости, второе нагружает конструкцию столбом жидкости.

Таблица ниже нужна, чтобы не заказать одну рамку вместо полного НК стыка. Смотрите, какой вопрос закрывает метод.

Капиллярный метод и вакуум-камера решают разные задачи. Пенетрант ищет выход дефекта на поверхность. Пузырьки ищут сквозной канал под перепадом давления. Подробнее про поверхностные трещины — в статье о капиллярном контроле. Геометрию шва до рамки закрывает ВИК.

Когда течеискание днища ставят до гидроиспытаний

Камеру на швы днища и уторного узла ставят до налива, чтобы не искать течь уже под слоем воды и не нагружать фундамент, пока карта днища не проверена на сквозные каналы. Для РВС под нефть и нефтепродукты логика ГОСТ 31385-2023 такая: герметичность критичных швов подтверждают выбранным методом, затем проводят гидравлическое испытание корпуса по технологической карте.

На практике это означает три разных документа, а не один «акт вакуума»:

• протокол вакуумного течеискания конкретных швов со схемой участков;
• результаты других методов НК, если они заданы на стенку, патрубки, крышу;
• акт гидроиспытания резервуара.

Путать их опасно: принятый протокол по днищу не доказывает, что крыша выдержит расчётное разрежение, и наоборот.

Для понтона и плавающей крыши ГОСТ 31385-2023 отдельно требует контролировать герметичность соединений, от которых зависит плавучесть. Там камера или иной метод герметичности закрывает короба и настил, а не «весь резервуар целиком».

В том же п. 9.4.6 рядом с вакуумированием стоят проба «мел-керосин» и избыточное давление. Это не синонимы рамки. Мел-керосин удобен на соединениях, где есть доступ с двух сторон и можно нанести керосин с одной, а мел — с другой. Вакуум-камера нужна, когда обратная сторона закрыта листом днища, фундаментом или продуктом. Какой метод поставить на конкретный шов, решает программа НК, а не привычка бригады.

Что должно быть в протоколе течеискания

Протокол должен позволять повторить участок и принять решение по ремонту, а не просто поставить штамп «герметично». Минимум, без которого документ обычно возвращают:

• метод и ссылка на НТД объекта;
• величина разрежения и время выдержки на участке;
• схема проконтролированных швов с привязкой к осям или картам днища;
• координаты течей, если они были;
• отметка о повторном контроле после заварки того же сегмента;
• условия: температура, сторона доступа, тип камеры на уторе.

Акт гидроиспытания к этому списку не прилагают «взамен схемы». Налив отвечает на другой вопрос. Если в договоре просили акт на скрытые работы по днищу, его собирают из схемы контроля плюс ВИК, а не из одного абзаца в журнале сварки.

Какие ошибки дают ложные пузырьки или пропуск течи

Ошибка чаще в подготовке и в ожидании от метода того, чего он не умеет, а не в «слабой рамке».

1. Мокрый шов и конденсат: плёнка срывается, пузырьки живут сами по себе.
2. Масло и краска: состав не смачивает металл, мелкий канал маскируется.
3. Грязное уплотнение камеры: подсос с периметра имитирует течь у кромки рамки.
4. Неровный валик, брызги, прихватки: камера не садится, вакуум не держится.
5. Контроль до конца сварки соседнего участка: повторный нагрев открывает канал после протокола.
6. Одна точка на уторном шве плоской рамкой: нужен профиль 90 градусов, иначе угол не в поле зрения.
7. Отказ от повторного контроля после заварки: ремонт сам по себе не закрывает течь в протоколе.

На услуге ЛИМ зона зачистки указана не менее 20 мм в обе стороны от оси шва. Это условие посадки камеры, а не «косметика». Огневые работы рядом с пенообразующим составом на время контроля останавливают.

Когда вакуумное течеискание не подходит

Метод не подходит, если нужен не сквозной канал, а внутренняя несплошность, толщина листа или прочность корпуса. Криволинейный малый радиус, труба малого диаметра и пакет листов без возможности поставить уплотнение требуют другой оснастки или другого метода герметичности: мел-керосин, избыточное давление, гелиевое течеискание — по НТД объекта.

Не путать пузырьковый метод с гелиевым масс-спектрометрическим контролем: у него другой порог течи и другая лаборатория. Не путать с ультразвуковой толщинометрией днища: она ищет утонение, а не свищ в шве.

Перед контролем в ТЗ фиксируют объект (днище РВС, понтон, врезка), сторону доступа, температуру,

можно ли сушить шов и какой документ задаёт метод. Если вопрос — «есть ли дырка в шве на пустой ёмкости», вакуумное течеискание уместно. Если вопрос — «выдержит ли корпус налив и расчётное разрежение крыши», без программы испытаний резервуара не обойтись.

FAQ

Что такое вакуумное течеискание сварных швов? Вакуумное течеискание — это пузырьковый контроль герметичности шва под камерой: на металл наносят индикатор, создают разрежение и смотрят, появляются ли пузырьки в сквозном канале. Это не налив резервуара и не УЗК сечения. Метод закрывает вопрос течи, а не прочности корпуса.

Находит ли вакуумное течеискание непровар в корне шва? Нет, если непровар не сквозной. Камера реагирует только на канал, который соединяет обе стороны листа. Несквозной корень смотрят ультразвуком или радиографией по программе НК, а не рамкой.

Нужно ли заполнять резервуар водой для течеискания швов днища? Нет. В этом и смысл вакуум-камеры: контроль с одной стороны на пустой ёмкости. Воду подают позже, на гидроиспытании корпуса. Протокол по швам не заменяет акт налива.

Чем вакуумное течеискание отличается от испытания РВС на вакуум? Течеискание камерой проверяет конкретный сварной шов на сквозную течь. Испытание резервуара на относительный вакуум нагружает газовое пространство и конструкции по карте испытаний ГОСТ 31385-2023. Это разные работы и разные акты, хотя в разговоре оба называют «вакуумом».

Можно ли заменить капиллярный контроль вакуумным течеисканием? Нет. Капиллярный метод ищет поверхностный выход дефекта. Вакуумное течеискание ищет сквозной канал под разрежением. На одном шве их часто ставят подряд: сначала ВИК, затем капиллярный или магнитопорошковый по НТД, вакуум-камеру — если нормирована герметичность.

Почему после «чистой» камеры течь вылезла на гидроиспытании? Частый сценарий — канал был забит шлаком или окислами и открылся под столбом воды, либо не проконтролировали утор плоской рамкой. Повторный контроль после ремонта и полный налив закрывают разные риски, поэтому их не склеивают в один акт.
